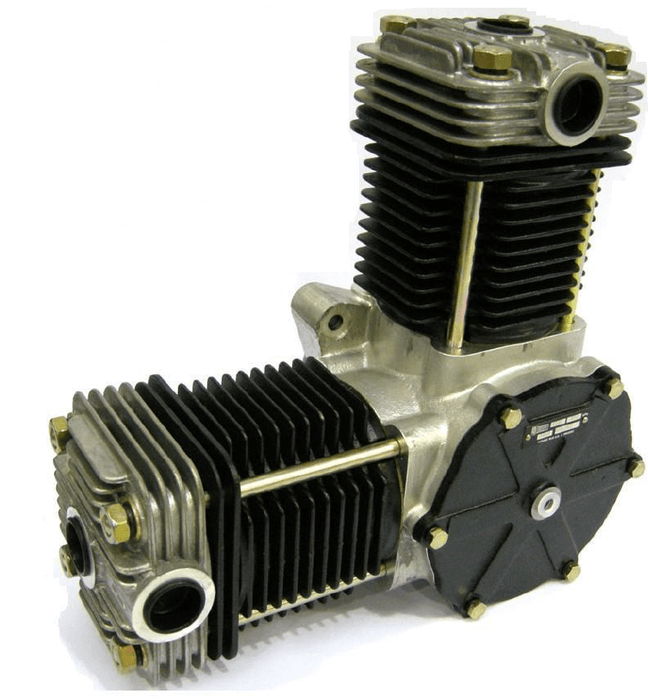

Vzduchový kompresor JIKOV 4102

Všeobecný popis:

Kompresor je dvouválcový, přírubového provedení. Je mazán tlakovým olejem z mazacího systému motoru. Kompresor nemá vlastní chladící systém, je chlazen prouděním okolního vzduchu.

Klikový hřídel je opatřen kuželem pro montáž ozubeného kola. Ve skříni je klikový hřídel uložen ve válečkovém ložisku a ve víku v kuličkovém ložisku. Ojnice je dělená s výstelkou. Do horního malého oka ojnice je zalisováno pouzdro pístního čepu. Ventil tvoří jeden celek vložený mezi válec a hlavu válce.

Použití:

Kompresor Jikov 4102 je určen k montáži na vznětové motory středních a těžkých nákladních automobilů (TATRA). Dodává tlakový vzduch pro potřebu brzdové soustavy, huštění pneumatik.

Typická aplikace

• TATRA 813, 815 s dvanáctiválcovými motory T3 930-50
• Objednací číslo: 983-0369
• Vrtání válce: 80 mm
• Zdvih pístů: 50 mm
• Zdvihový objem: 502,4 cm3
• Max. pracovní otáčky: 2000 min-1
• Provozní otáčky: 390 - 1920 min-1
• Provozní tlak: 780 kPa
• Max. provozni tlak (krátkodobě): 980 kPa
• Max. přípust. teplota ve výtlač. hrdle: 180 °C
• Výkonnost při tlaku 780 kPa a 1500 ot. min-1: 20 m3/h-1
• Příkon při tlaku 780 kPa a 1500 ot. min-1: 4,8 kW
• Mazání: mazací systém motoru
• Použitelnost při okolních teplotách: -30 až +60°C
• Smysl otáčení: pravý
• Hmostnost (bez olej. náplně): 16,5 kg
