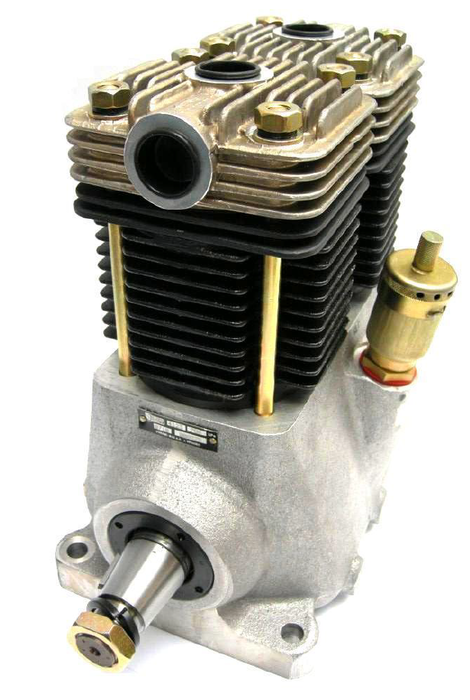

Vzduchový kompresor JIKOV 4122, 4123

Všeobecný popis:

Kompresor je dvouválcový, řadový, patkového provedení. Klikový hřídel je opatřen kuželem pro naklínování řemenice. Klikový hřídel je uložen v kuličkových ložiskách. Ojnice jsou dělené s vkládanou výstelkou. Do horního malého oka ojnice je zalisováno pouzdro pístního čepu. Ventil tvoří jeden celek, uložený mezi válec a hlavu válce a má část sací a výtlačnou. Kompresor nemá vlastní chladící systém, je nutno zajistit dostatečné chlazení proudem vzduchu. Bez cizího chlazení je možno kompresor použít při přerušovaném chodu (např. elektrickým vypínáním). Kompresor má vlastní rozstřikovací mazání ze skříně kompresoru.

Použití:

Kompresor Jikov 4122 nebo 4123 dodává tlakový vzduch pro všeobecné použití tlakovzdušných zařízení.

Vlastnosti:

• Trolejbusy Škoda
• Objednací číslo: 983-0327 (4122) 983-0328 (4123)
• Vrtání válce: 80 mm
• Zdvih pístů: 50 mm
• Zdvihový objem: 502,4 cm3
• Max. pracovní otáčky (krátkodobě): 1400 min-1
• Provozní tlak: 590 nebo 780 kPa
• Maximální provozní tlak: 880 kPa
• Max. přípust. teplota ve výtlač. hrdle: 180 °C
• Výkonnost při tlaku 780 kPa a 1100 ot. min-1: 16 m3/h-1
• Příkon při tlaku 780 kPa a 1100 ot. min-1: 2,5 KW
• Smysl otáčení: pravý (4122), levý (4123)
• Hmotnost bez olej. náplně: 18,5 kg
