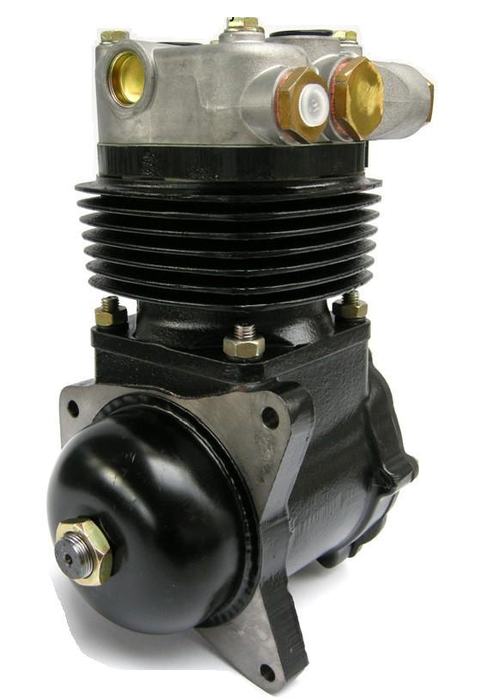

Vzduchový kompresor JIKOV 4131

Všeobecný popis:

U jednoválcového, pístového kompresoru s přírubovým provedením skříně je mazání zajištěno tlakovým olejem, který je přiváděn trubkou od mazací soustavy motoru. Tato soustava dále zabezpečuje chlazení hlavy válce se sedlovou deskou ventilů.

Žebrovaný válec kompresoru je chlazen vzduchem. Klikový hřídel je uložen ve dvou valivých ložiskách a opatřen kuželem pro nasazení ozubeného kola. Ojnice má dělenou hlavu, ve které je umístěno ložisko pro klikový čep a oko se zalisovaným pouzdrem pro pístní čep. Jazýčkové, lamelové ventily jsou samočinné. Sání kompresoru musí být zajištěno přes účinný čistič, který může být totožný s čističem nasávaného vzduchu pro motor. Do sání kompresoru nesmí být zavedeno odvětrání klikové skříně motoru.

Použití:

Kompresor Jikov 4131 je určen k montáži pronákladní automobily T815. Dodává tlakový vzduch do brzdové soustavy a případně dalšího vzduchotlakového zařízení vozidla s uvedeným motorem.

Vlastnosti:

• Tatra 815 - sklápěč 2AS0141T
• Objednací číslo: 983-0391
• Vrtání válce: 90 mm
• Zdvih pístu: 50 mm
• Zdvihový objem válce: 318,1 cm3
• Max. pracovní otáčky (krátkodobě): 2700 min-1
• Provozní tlak: 800 kPa
• Max. provozní tlak (krátkodobě): 900 kPa
• Výkonnost při tlaku 800 kPa a 1 500 ot. min-1: 16 m3/h-1
• Příkon při tlaku 800 kPa a 1 500 ot. min-1: 2,5 KW
• Hmostnost: 16 kg
